Giriş
Yüksək sürətli sürüşmə halqalarıDəqiqədə davamlı güc, siqnal və ya məlumat ötürülməsi üçün dəqiqədə (RPM) tələb olunan fırlanan sistemlər üçün istifadə olunur. Aşağı sürətli sənaye qurmalarında istifadə olunan standart slip üzüklərindən fərqli olaraq, 1000-dən çox rpm və ya 10.000 rpm və ya ondan kənarda olan bəzi hallarda daha tələbkar şərtlərdə fəaliyyət göstərir.
Bu təlimat yüksək sürətli sürüşmə halqalarını, necə işlədildiklərini, istifadə etdikləri yerləri və sisteminizdə etibarlı şəkildə yerinə yetirməyi təmin edənləri araşdırır.
Yüksək sürətli və standart slip üzüklər: fərq nədir?
|
Xüsusiyyət |
Standart sürüşmə üzüyü |
Yüksək sürətli sürüşmə üzüyü |
|
Əməliyyat sürəti |
100 ~ 500 rpm (tipik) |
5,00 ~ 10, 000+ rpm |
|
Maddi tələblər |
Mis, əsas izolyasiya |
Qiymətli metallar (məsələn, qızıl), yüksək templi materiallar |
|
Sürtünmə və aşınma |
Mülayim |
Yüksək - Xüsusi Fırça / Əlaqə Dizaynını tələb edir |
|
Siqnal bütövlüyü |
Əsas qoruyucu |
Ətraflı EMI qorunması |
|
Proqramlar |
Sənaye maşınları, külək turbinləri |
Radar sistemləri, turbomachineriya, avtomatlaşdırma |
|
Dəyəri |
Aşağı |
Mühəndislik mürəkkəbliyi səbəbindən xeyli yüksəkdir |
Yüksək rpm sürüşmə halqalarının hazırlanması üçün nə düşünmək lazımdır
1. Material seçimi
• Əlaqə:Qızıl / gümüş kimi qiymətli metallar aşağı müqavimət və daha az aşınmasını təmin edir.
• Mənzil:Yüngül, lakin davamlı materiallar (alüminium ərintisi, paslanmayan polad) istiliyə və stresə qarşı durur.
• Rulmanlar:Yüksək sürətli fırlanma üçün qiymətləndirilən paslanmayan polad top rulmanları mexaniki uğursuzluq riskini azaldır.
2. Aşağı sürtünmə texnologiyası
Maye dinamik rulmanlar və ya civə ıslatılmış əlaqə kimi hibrid və ya təmasda olmayan dizaynlar, aşınmasını azaldır. Və çox nöqtəli fırçalar sabit əlaqəni qoruyur və elektrik səs-küyünü azaldır.
3. Termal rəhbərliyi
İstilik yuvaları, məcburi hava və ya maye soyutma sistemləri həddindən artıq istiləşmənin qarşısını alır. Bütün komponentlər, xüsusən izolyasiya, davamlı yüksək temperaturlara dözməlidir.
1. Siqnal bütövlüyü
Qalxan kabellər və bükülmüş cüt məftil EMI və siqnal itkisini azaldır. Güc və siqnal kanalları crosstalk qarşısını almaq üçün ayrılır.
2. Dinamik balans
Həssas balanslaşdırıcı vibrasiyanı aradan qaldırır, ömrü uzanır və performansın artırılması.
3. Ətraf mühitin qorunması
Möhürlənmiş və ya kapsullu quruluşlar (IP qiymətləndirilmiş) toz, nəm və yağdan qoruyur.
Niyə yüksək sürətli sürüşmə üzükləri daha çox başa gəlir?
Bir çox alıcı soruşur: niyə yüksək sürətli sürüşmə üzükləri standartlardan daha bahalıdır? Cavab mühəndislik dəqiqliyi və maddi keyfiyyətdədir.
● Premium materialları:Yüksək performanslı, aşınmaya davamlı və istilik tolerant materiallarından istifadə. Qızıl / gümüş kontaktlar və Teflon izolyasiyası mis və plastikdən daha baha başa gəlir.
● Həssas mühəndislik:Sıx tolerantlıq və dinamik balanslaşdırma qabaqcıl istehsal vasitələri və keyfiyyətə nəzarət tələb edir. Və CNC emal və Fea simulyasiyaları tez-tez yüksək sürətli sürüşmə halqasında istifadə olunur.
● İstilik və sürtünmə nəzarəti:Daha mürəkkəb fırça sistemləri və soyutma həlləri həm maddi, həm də montaj xərclərini artırır.
● Siqnal qorunması:EMI qoruyucu, siqnal izolyasiyası və fiber-optik fırlanan birləşmələr daha inkişaf etmiş və baha başa gəlir.
● Xüsusi Dizayn və Test:Bir çox yüksək sürətli sürüşmə üzükləri hər bir tətbiq üçün xüsusi qurulmuşdur. Müxtəlif testlərdən keçirlər, vibrasiya təhlili, sürət dözümlülük testləri və istilik velosipedləri daxildir.
Yüksək sürətli sürüşmə üzüklərinin sənaye tətbiqləri
Aerokosmik və müdafiə

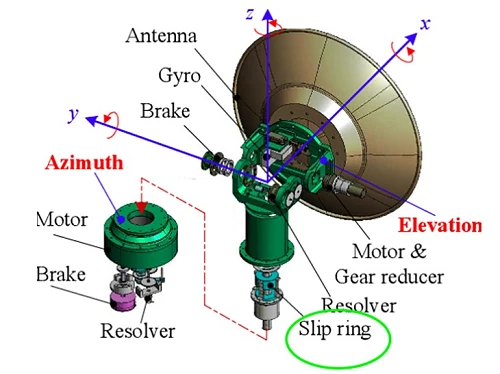

• Radar sistemləri:Antenlərin fırlanması üçün siqnal bütövlüyünü qoruyun.
• Gimbal Sistemləri:Hədəf sistemlərində davamlı 360 dərəcə hərəkət etməyə icazə verin.
Sənaye avtomatlaşdırılması
• Robotik silahlar:Tamamilə fırlanan oynaqlar vasitəsilə məlumat və güc ötürür.
• Yüksək sürətli qablaşdırma və çap:Maşınlarda davamlı hərəkətə keçin.
Enerji və turbomachinery
• Buxar / qaz turbinləri:Minlərlə RPM-də işləyərkən sensor məlumatlarını toplayın.

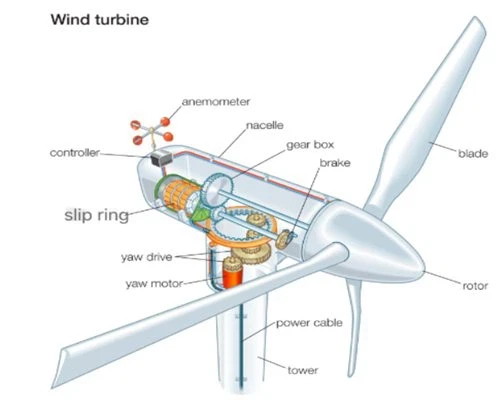

• Külək turbinləri:Nəzarət siqnallarını fırlanan hublardan ötürün.
Test avadanlığı
• Dynamometrlər:Sensor məlumatlarını yüksək sürətli fırlanan şaftlardan ötürür.
• Avtomobil / aerokosmik skamyalar:Stress altında real vaxt parametrlərini çəkin.
Test avadanlığı
• Dynamometrlər:Sensor məlumatlarını yüksək sürətli fırlanan şaftlardan ötürür.
• Avtomobil / aerokosmik skamyalar:Stress altında real vaxt parametrlərini çəkin.
Yüksək sürətli sürüşmə halqalarınız üçün təmir tövsiyələri
Onların performansını və ömrünü artırmaq üçün bu ən yaxşı təcrübələri izləyin:
✔️ RPM məhdudiyyətlərini izləyin:Mexaniki və elektrik kəsilməsinin qarşısını almaq üçün istehsalçının qiymətləndirilmiş sürətini heç vaxt aşmayın.
✔️ Monitor sürtünmə və əlaqə geyimi:Köhnəlmiş fırçaları vaxtaşırı yoxlayın və dəyişdirin. Sürtünmə yüksək rpms-də sürətlə artır.
✔ ✔ İstilik idarə edin:Həddindən artıq istiləşmənin qarşısını almaq üçün temperatur sensorlarından istifadə edin. Lazım gələrsə soyuducu azarkeşlər və ya maye soyutma əlavə edin.
✔️ Balans və uyğunlaşdırma:Quraşdırma zamanı dəqiq uyğunlaşdırmanı təmin edin. Denbacionce vibrasiya və ömrü azaltmağa səbəb olur.
✔️ Elektrik yüklərini yoxlayın:Qiymətli gərginlik / cərəyan daxilində qalın. Siqnal deqradasiyası həddindən artıq yüklənsə baş verə bilər.
✔️ Ətraf mühitin möhürlənməsi:Tozlu və ya nəm mühit üçün, IP-rated möhürlənmənin bütöv olmasını təmin edin. Korroziya qorunması dəniz sistemləri üçün bir şərtdir.
✔ ✔ Planlı təmir işləri aparın:Əlaqə müqaviməti, möhür bütövlüyü, fırça geyimi və EMI səs-küyü gözlənilməz uğursuzluğun qarşısını alacaqdır.
Suallar
S1: Bir sürüşmə üzüyü idarə edə biləcəyi maksimum sürət nədir?
Yüksək sürətli sürüşmə üzükləri dizayn və materiallardan asılı olaraq 10.000 rpm və ya daha çox işləyə bilər.
Q2: Sürüşmə üzükləri həm güc, həm də siqnalları ötürə bilərmi?
Bəli, inkişaf etmiş modellər eyni vaxtda güc, ethernet, video və nəzarət siqnallarının eyni vaxtda ötürülməsini dəstəkləyir.
S3: Siqnal səs-küyünü yüksək sürətli sistemdə necə azaldır?
Düzgün EMI qoruyucu, bükülmüş cüt naqil və güc / siqnal yollarının fiziki ayrılması ilə sürüşmə halqalarından istifadə edin.
Rəy
Yüksək sürətli sürüşmə üzükləri yalnız RPM-dən daha çox təklif edir. Onlar daha yüksək performans, siqnal bütövlüyü və sərt şəraitdə davamlılıq üçün mühəndisdir. Normaldan daha yüksək qiymət nöqtəsinə gəlsələr də, əlavə performans, özelleştirme və uzunömürlülük qoyduğunuz şeyləri üstələyir.
Baytune - mükafat yüksək sürətli sürüşmə halqası istehsalçısı
Yüksək RPM fırlanan sisteminizi dəstəkləmək üçün etibarlı bir istehsalçı axtarırsınız? Aerokosmik, sənaye robototexnika, enerji sistemləri və ya yüksək sürətli sınaq mühitində işləməyinizXüsusi - yüksək sürətli sürüşmə halqasını düzəldinehtiyaclarınız kimi.İndi bizimlə əlaqə saxlayınMütəxəssis məsləhətləri, sürətli cavab və uyğun peşəkar həllər üçün.
